女子自慰喷潮A片免费_国产 中文 制服丝袜 另类_99久久国产综合精品不卡_A级国产乱理伦片在线播_伊人久久大香线蕉亚洲日本强_欧美亚洲国产丁香五月天_情侣黄网站大全免费看_亚洲黑人性受XXXX精品试看_久久久久久午夜福利免费影视_精品国产18禁久久久久

由于微硅粉顆粒細小,比表面積大,具有純度高、高火山灰活性等物理化學特點。把硅灰作為礦物外加劑加入加固灌漿料中,必須配以***減水劑,方可保證加固灌漿料的和易性。硅灰使用時會引起早期收縮過大的問題,一般為膠凝材料總重的5%-10%,通常與其他礦物摻和料復合使用。

在我國,因其產量低,目前價格很高,一般加固灌漿料強度低于80MPa時,都不考慮摻加微硅粉。硅灰對加固灌漿料的性能會產生多方面的良好效果,無定形和極細的硅灰對高性能加固灌漿料有益的影響,主要表現在物理和化學兩個方面:起超細填充料的作用,在早期水化過程中起晶核作用,并有高的火山灰活性。

1、硅灰加速膠凝材料系統的水化:

用硅灰替代等量水泥后,系統3d和7d水化放熱大大增加。需要控制早期水化放熱的加固灌漿料工程在選擇材料時應該特別注意這一點。

2、硅灰提高加固灌漿料強度:

當硅灰與***減水劑配合使用時,微硅粉與水化產物反應生成水化硅酸鈣凝膠,填充水泥顆粒間的空隙,改善界面結構及粘結力,形成密實結構。從而顯著提高加固灌漿料強度,一般硅灰摻量為5%-10%,便可配出抗壓強度達100MPa的超高強加固灌漿料。

3、硅灰增加致密度:

硅灰顆粒很細小,可以填塞在水泥顆粒之間的空隙。顆粒密堆積,可以減少泌水,減少毛細孔和平均孔徑。硅灰摻量在5%-10%時,可以獲得良好的摻加效果,應采取減水劑保證硅灰和水泥分散。

4、硅灰改善加固灌漿料離析和泌水性能:

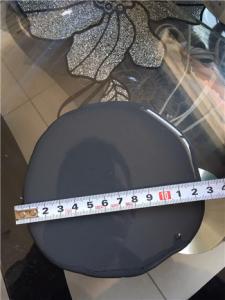

澆筑加固灌漿料后,往往產生水從加固灌漿料中分離出來的現象,即在表層形成水膜,也稱之為浮漿,使上層加固灌漿料分布不均勻,影響建筑質量。在加固灌漿料中摻入微硅粉和同時又摻用了***減水劑,保證加固灌漿料拌合物必須具有流動性的情況下,由于硅灰的摻入,會顯著改善加固灌漿料拌合物的粘聚性和保水性。

5、硅灰提高加固灌漿料的抗滲性:

摻入混凝土微硅粉的加固灌漿料,雖然其總孔隙率與不摻時基本相同,但其大毛細孔減少,超細孔隙增加,改善了水泥石的孔結構,有效地阻止了有害離子的侵入和腐蝕作用。因此加固灌漿料的抗滲性、抗化學腐蝕性等耐久性顯著提高,而且對鋼筋的耐腐蝕性也有改善。

Tags:微硅粉?
